近年來，隨著公有云的規模逐步擴大，業界各種大數據業務架構日益增多，部分客戶對IAAS層的存儲性能提出了更高的要求。本地盤憑借著大帶寬、低時延、免占母機帶寬等天然優勢在一些大數據型業務場景下備受客戶青睞。

但隨著云和數據中心的單個CPU核數越來越大，物理盤又無法單獨做拆分，導致單個虛擬機實例的核數也隨之增多，每個虛擬機對應均要占用一個PCIe槽位。

基于以上問題，為了更加靈活的為客戶提供各種規格的本地盤，騰訊云硬件導入團隊對多種方案進行了討論驗證，并決定從業界中找尋出可以支持SR-IOV的NVMe SSD，經過對不同供應商的深度調研與比對，最終選出憶聯進行技術方案的測試和驗證工作。

最終，經過騰訊云服務器與供應鏈NPI團隊、騰訊云服務器虛擬化團隊、憶聯公司一起配合努力，在騰訊云的實驗室機房進行了長達兩個月的全面測試驗證工作，驗證結果表明SR-IOV特性在公有云場景下可以帶來一定的價值。

一、SSD之SR-IOV的簡單介紹

1、SR-IOV

先簡單介紹一下SR-IOV，SR-IOV（Single-Root I/O Virtualization，單根 I/O虛擬化）是一種基于硬件的虛擬化解決方案，通過利用PF和VF的屬性，將一個設備虛擬出多個PCIe設備，利于虛擬機操作，從而大大減輕宿主機的CPU負荷，提高性能和可伸縮性，幫助系統解決虛擬機SSD盤的QoS問題，可支持更多數量的虛擬機業務。

傳統虛擬化系統使用Hypervisor（或者VMM）軟件對虛擬機進行管理，軟件層既消耗CPU資源，又有較深的調用棧，使得PCIe設備的性能優勢無法徹底發揮。而SR-IOV可以實現多個虛擬機共享物理資源，且bypass Hypervisor（或者VMM）軟件層，使得虛擬機可以使用到NVMe SSD的高性能。

對比傳統虛擬化系統，在有SR-IOV技術的云業務虛擬機應用場景下，VM可直接與VF通信，不需要Hypervisor接入IO處理，節約 vCPU資源的同時，又可以實現不同VF之間性能相互隔離，互不影響。

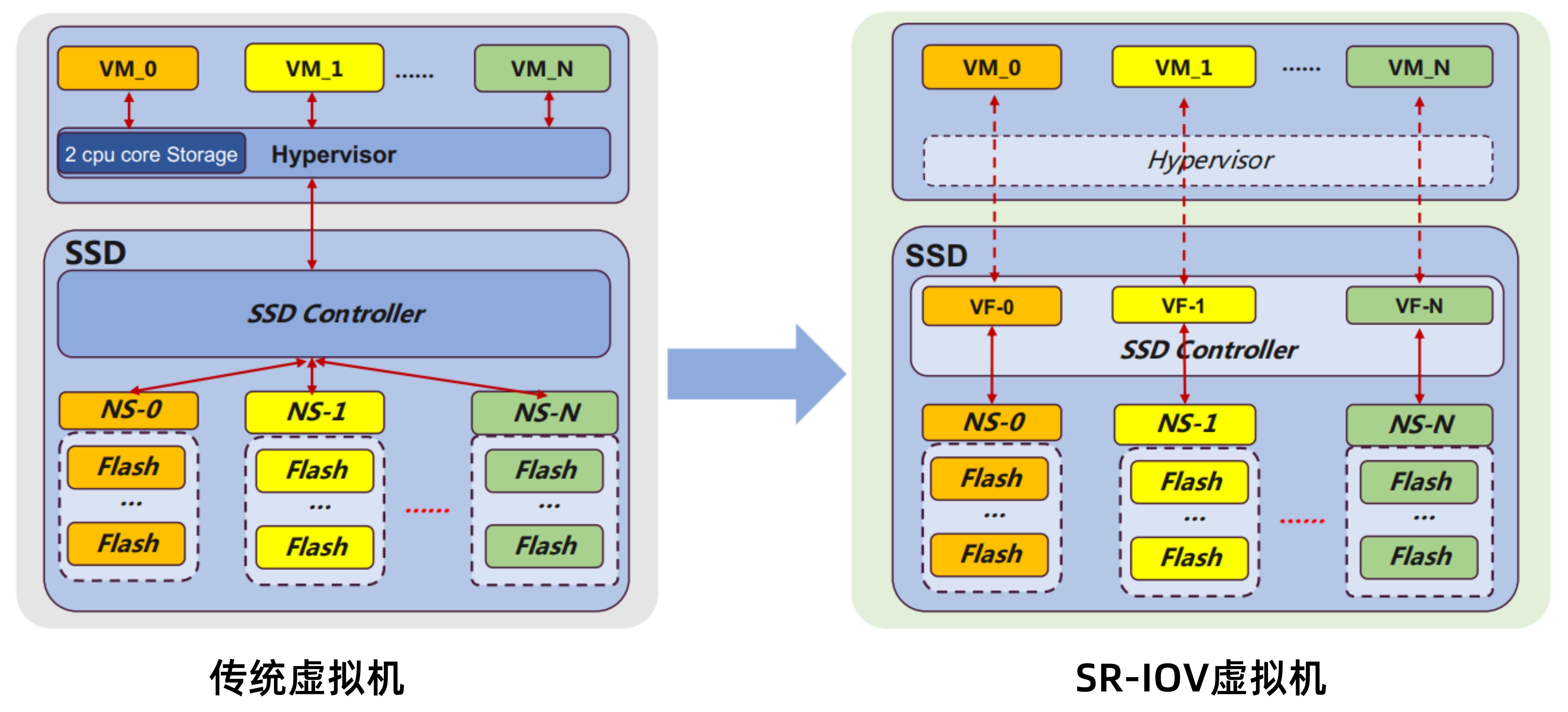

*傳統虛擬機與SR-IOV虛擬機對比

可以總結得出SR-IOV優勢在于：

1，實現SR-IOV之后，VMM把中斷交給虛擬機處理，提高了I/O性能；

2，虛擬機直接和PCIe設備交互，bypass掉中間的Hypervisor/VMM層，減輕物理主機CPU負擔，使之有能力承載更多虛擬機；

3，SR-IOV虛擬化技術可以減少客戶所需PCIe設備數量，進而節省PCIe插槽；

4，SR-IOV可以與其他的I/O虛擬化技術進行結合，提供一個更加完整的兼具高性能和安全性的解決方案；

比如，當前一塊NVMe SSD容量可以達到十幾TB，而IOPS可以達到100萬以上，延時也降低到了微秒級，SR-IOV可以使NVMe SSD直接被上層多個VM所用，SSD的性能優勢也可以直接被上層應用感知到。

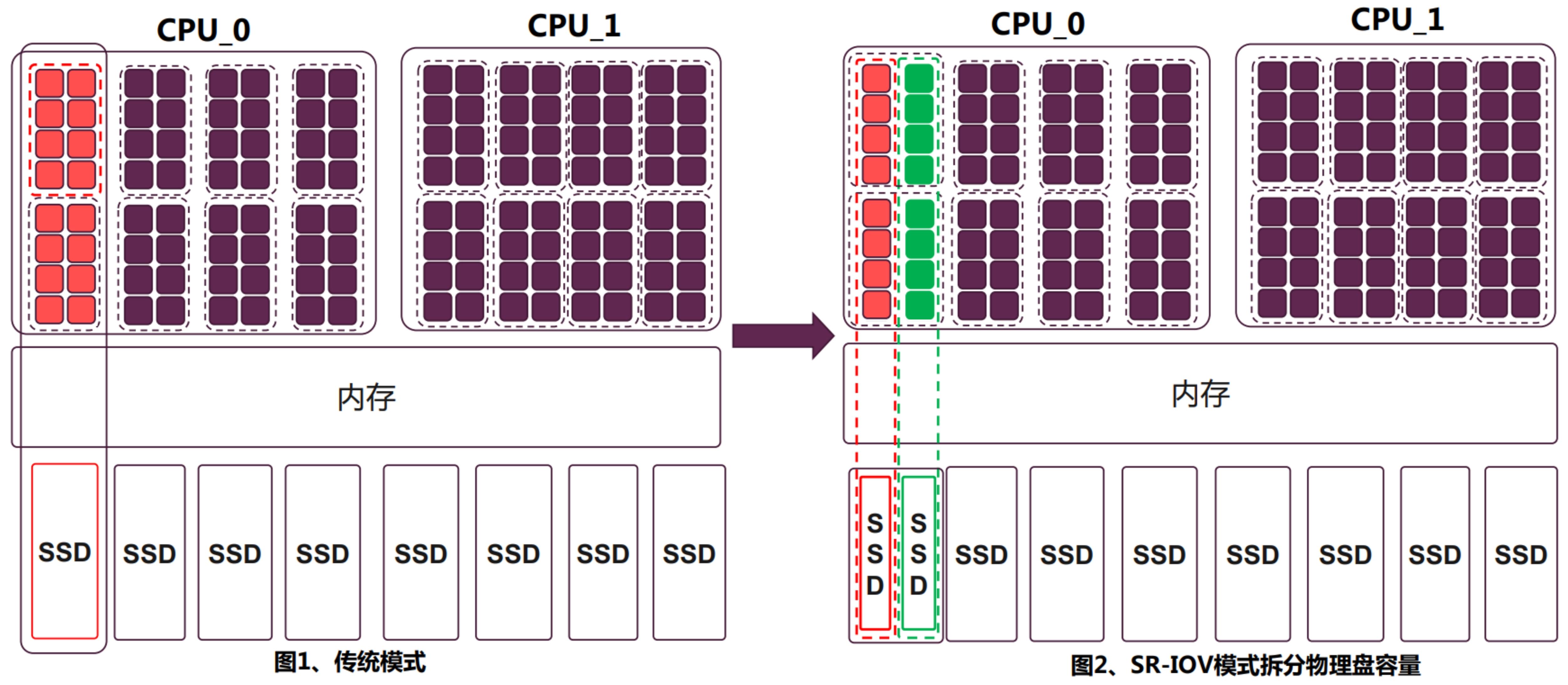

如下圖，在虛擬化分區方式場景下，通過SR-IOV技術將一片PCIe 4.0 7.68TB SSD（綁定16個CPU核）配置為2個容量為3.84TB VF（綁定8個CPU）。

 *虛擬化分區方式場景

二、憶聯SSD技術驗證

1、性能測試驗證

目前，SR-IOV在虛擬化中的應用較為成熟，被廣泛應用于網卡以及對網絡性能、傳輸速度要求極高的應用場景中。而基于SR-IOV的SSD許多廠商已做過多種嘗試，比如定義namespace后進行上層虛擬機的關聯，多家SSD廠商都已支持。但如何做到1塊物理SSD硬盤基于SR-IOV虛擬化成幾塊虛擬SSD硬盤后，依然能保障QoS的性能隔離和性能保障，是其中最大的挑戰。

據悉，憶聯在早期規劃SR-IOV特性時就從控制器層面做了很多優化設計，基于硬件能力規劃了QoS的能力，可以做到多塊虛擬SSD硬盤之間性能隔離。

為了驗證QoS的能力，我們在1分8的場景下，進行了充分的性能測試驗證，從以下數據顯示：

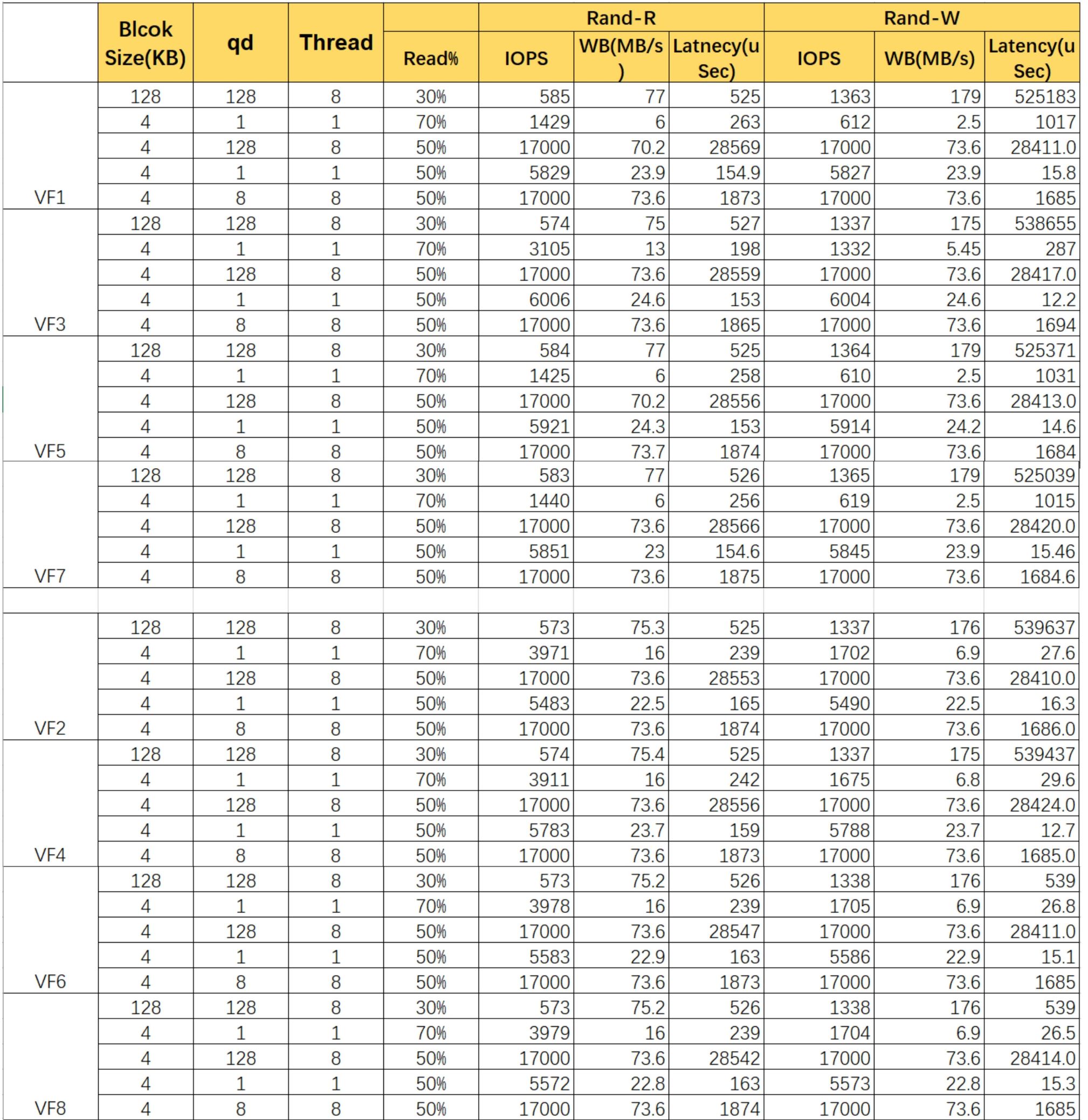

*1分8場景

在SR-IOV特性上，憶聯的QoS能力依然表現不俗，隔離效果明顯，基本可以做到在業務使用場景下相互之間并無影響，確保使用SR-IOV以后，也依然可以保障虛擬SSD盤的大帶寬、低時延。

2、產品化驗證——可靠性驗證

滿足性能的同時，在產品化過程中SR-IOV是否可以滿足高可靠性也同樣重要。例如在對命令支持方面，虛擬化SSD盤和物理SSD盤有何區別？在物理盤掉電之后，數據是否會丟失？物理盤掉盤異常之后， SR-IOV配置如何快速保留和恢復？

因此，憶聯在設計SR-IOV之初，為了保障產品的高性能與高可靠性，對業務使用流程上的需求也進行了全面的考慮與分析，使得憶聯的SR-IOV特性得以在各種業務流程和異常場景中都有應對的方案和措施。

具體測試流程及驗證結果如下：

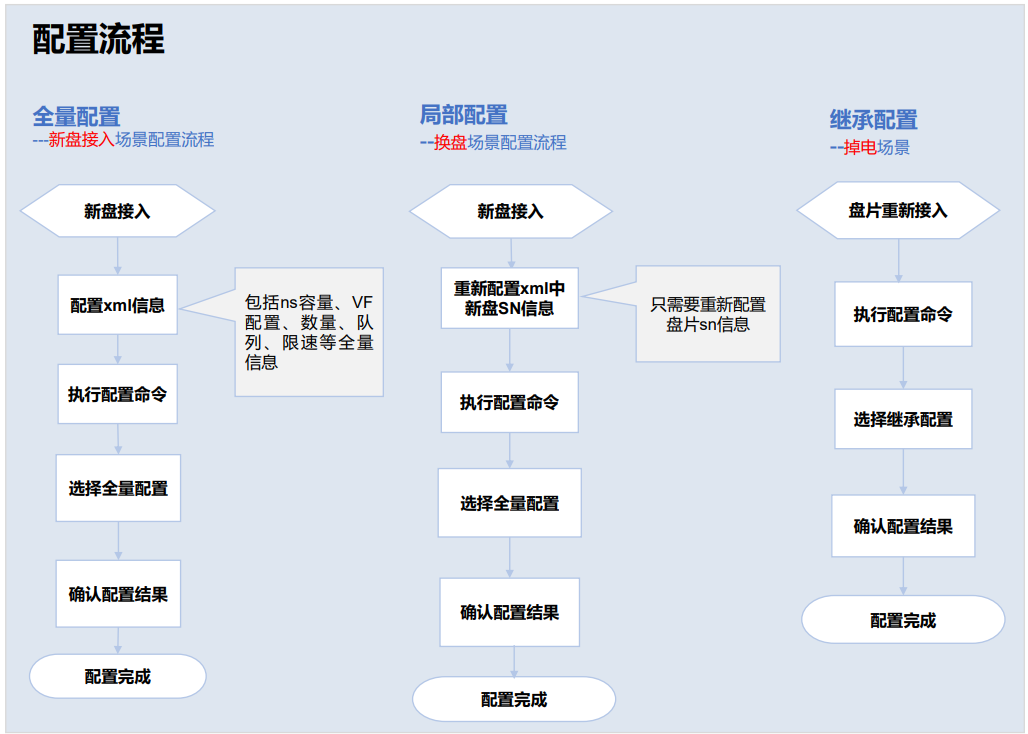

*配置流程

通過以上測試驗證，我們可以比較明確憶聯的SR-IOV在新盤接入，盤片掉電恢復，異常換盤三種場景下均有比較高的可靠性保障方案。

三、SR-IOV未來可期

未來，隨著單臺服務器的CPU核數增加，網卡帶寬增加到100G，單個SSD硬盤容量越來越大，使用SR-IOV提供各種容量規格的本地盤的必要性也越來越高。

一方面，本地盤場景下使用大容量SSD盤的SR-IOV特性，可以減少小容量NVMe SSD的數量，有效降低單臺服務器的TCO；

另一方面，使用SR-IOV技術可以讓底層的NVMe SSD盤資源跟隨上層碎片化的CPU核數進行更靈活的售賣，提升整體的售賣率，降低單臺虛擬機的成本。
