1.       試驗環境基本信息

本次試驗配置如下：

1.1  服務器配置：

?   CPU：Intel 5218 *2

?   內存： 8*32G

?   網卡： 2*10GE+2*GE

1.2  試驗SSD數量

本次試驗產品主要為憶聯自研的企業級UH8系產品，試驗SSD數量共為12塊。涵蓋了UH810a、UH830a、UH811a、UH831a等企業級固態硬盤。

1.3  中子注量率

本次試驗中子注量率為2.67*10⁵n/( cm²·s)。

在國內地面條件下，阿里地區作為中子量最多的地區之一，中子注量率約為509n/ (cm²·h) (En≥1MeV) 。在不間斷接受中子輻照的條件下，SSD在本次試驗條件下接受到的累計中子注量遠超國內地面可接收的最大累計中子注量（對比示例如圖2）。

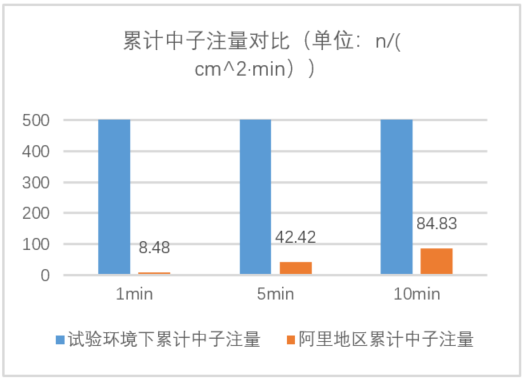

   圖2：累計中子注量對比圖

2.       試驗過程及結果

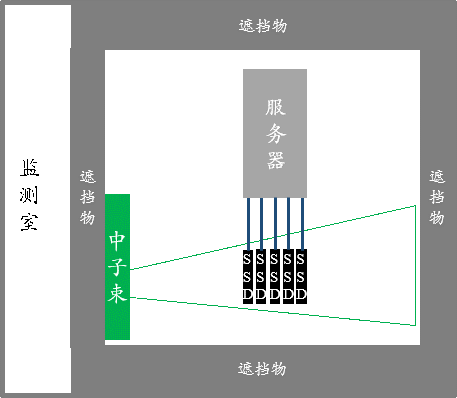

圖3：試驗環境整體示意圖

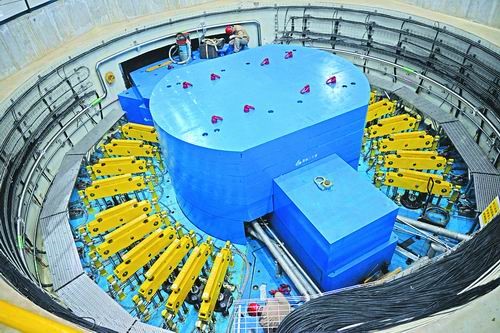

  圖4：試驗現場監測圖

2.1  試驗過程

?   所有盤片均在同一中子注量率下進行輻照，以中子輻照注量率達到試驗要求為開始，以盤片功能失效為結束，通過自動化試驗腳本記錄運行時間；

?   5塊SSD為一組，本次試驗一共完成3組；

?   試驗人員在監測室實時監測SSD運行狀況，并進行統計。

2.2  試驗結果

（1）部分單盤實測結果

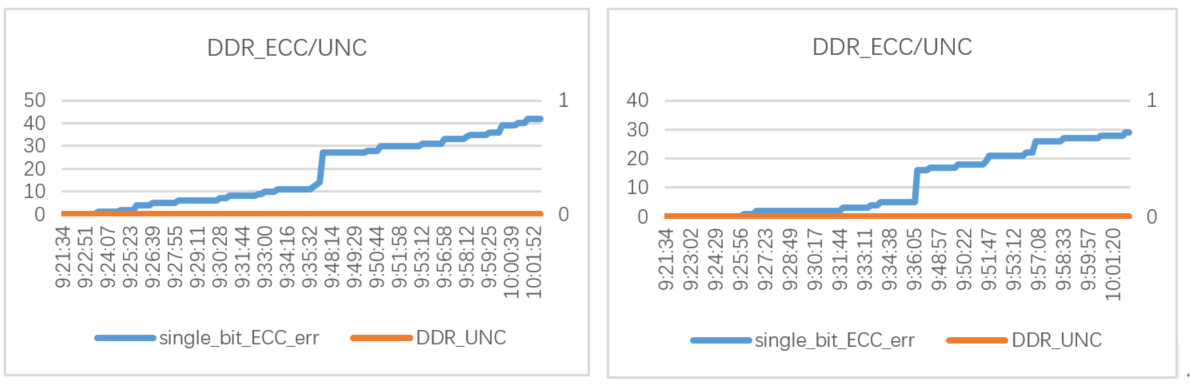

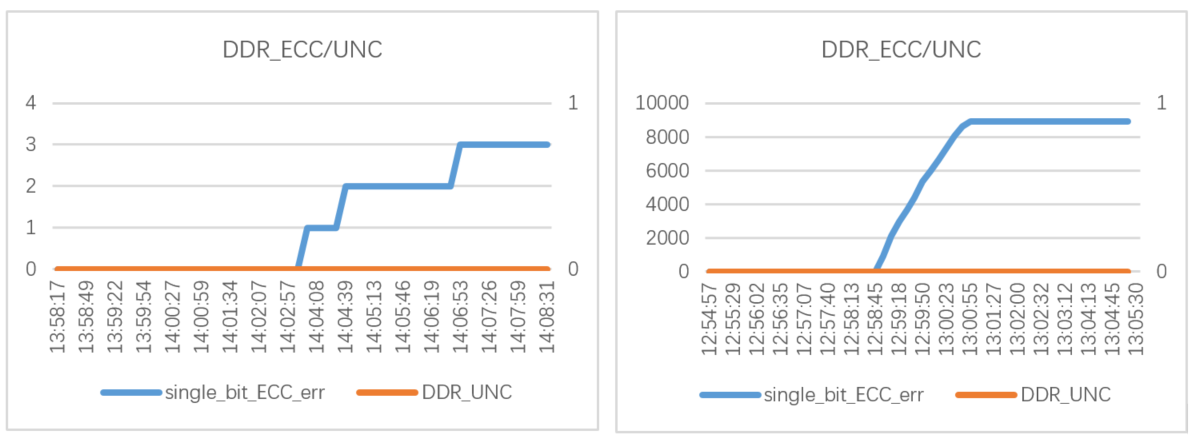

             圖7：UH810a/UH830a單盤實測情況-2                                                              圖8：UH811a/UH831a單盤實測情況-2

(2)  詳細運行時間統計

序號	SSD型號	運行時間/min	平均運行時間/min	總平均時間/min
1	UH810a/UH830a	28	6.5	11.7
2		10
3		3
4		2
5	UH811a/ UH831a	99	12.3
6		16
7		14
8		3
9		5
10		0
11		4
12		32
注1：平均時間=有效SSD運行時間之和/有效試驗盤片數（排除最高及最低運行時間） 注2：統計中的“運行時間”為在中子輻照下SSD可正常讀寫的持續時間。

從試驗結果可知，UH8系產品在同一中子注量照射下，最低平均運行時間為6.5分鐘，總平均運行時間為11.7分鐘。

3.       試驗數據分析

憶聯SSD一般壽命為5年，以阿里地區中子注量率為基準的條件下，憶聯SSD在5年內累計中子注量為2.23E+07 n/ cm²。在實驗室條件下，憶聯SSD為達到5年壽命，需在2.67*10⁵ n/( cm²·s) 中子注量率下，運行時間達到83s。

在本次實驗中，憶聯UH8系SSD平均運行時間為11.7分鐘，驗證憶聯UH8系SSD在較高的中子通量自然環境條件下，在5年壽命條件下可正常運行，具備抵抗一定中子輻照的高可靠性。
